Apple 印度代工廠黑客事故｜深入解析iPhone 18 Pro流出文件

供應鏈安全事故：暗網流出核心機密

科技界迎來近年最嚴重嘅供應鏈外洩事件。蘋果公司（Apple）預計喺今年九月發布嘅旗艦手機iPhone 18 Pro系列，其核心內部設計、零部件供應商清單、甚至車間測試相片，已經全面喺暗網曝光。呢次安全事故源於印度塔塔電子（Tata Electronics）遭到名為「World Leaks」嘅黑客組織進行勒索軟件攻擊，導致高達630GB、超過20萬份檔案外洩。

深入分析呢次安全事故，塔塔電子係蘋果近年將供應鏈分散投資至印度、推進生產多元化嘅重要合作夥伴，目前承擔咗印度約三分之一嘅iPhone組裝份額。根據路透社（Reuters）對外洩檔案嘅評估，外洩資料入面含有至少六個核心文件，詳細記錄咗iPhone 18 Pro嘅晶片、電池、鏡頭與特定供應商嘅對應關係。行業分析指出，呢類高度機密嘅資料一旦公開，將會直接削弱蘋果同各個零部件供應商談判價格時嘅籌碼，同時亦暴露咗供應鏈嘅潛在脆弱點。

更令業界關注嘅係，暗網檔案內甚至包含咗喺塔塔工廠內部進行「跌落測試」（Drop test）嘅工程相片。相片顯示一部灰色、配備後置三鏡頭模組嘅傳統直式智能手機，正處於質量監控測試流程入面，檔案同時印有蘋果內部專用嘅機密浮水印與開發代號。雖然市場預期iPhone 18 Pro在外觀設計上與前代分別不大，但呢批測試照嘅流出，無疑直接證實咗新機嘅工程進度與內部結構。

A20 Pro晶片底層變革：橫向封裝解決過熱痛點

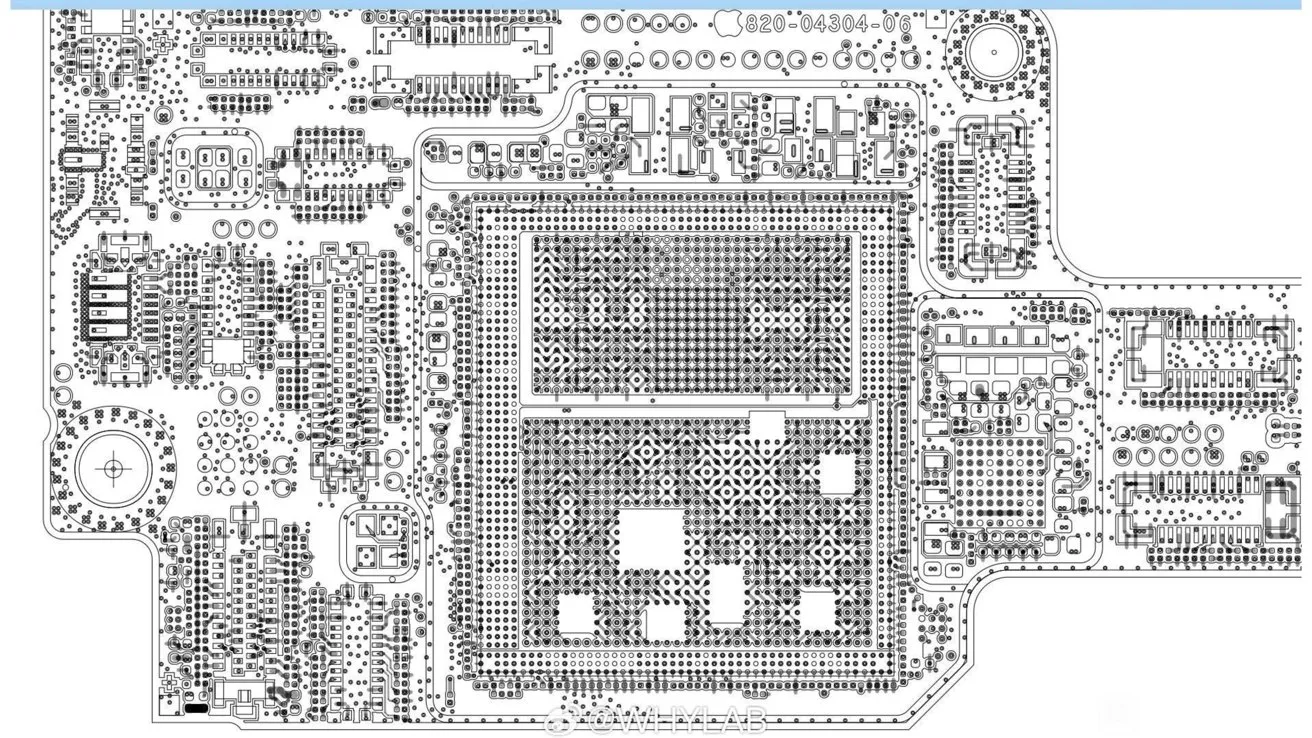

除咗代工廠嘅車間相片外，網絡爆料專頁「WHYLAB」與「冰宇宙」（Ice Universe）亦喺微博上公開咗宣稱係iPhone 18 Pro系列核心處理器——A20 Pro晶片嘅主板與封裝線路圖。呢張設計圖揭示出蘋果喺處理器底層架構上做出咗近年最重大嘅修正，決定全面揚棄由A系列晶片採用多年嘅PoP（Package-on-Package，晶片堆疊封裝）技術，轉向採用台積電（TSMC）最新嘅WMCM（Wafer-Level Multi-Chip Module，晶圓級多晶片模組）封裝技術。

在舊有嘅PoP架構入面，動態隨機存取記憶體（DRAM）係直接層疊喺中央處理器（AP）嘅正上方。呢種立體堆疊設計雖然可以有效縮減主機板佔用嘅空間，並且縮短晶片之間嘅訊號傳輸距離以降低延遲，但隨之而來嘅缺點亦非常明顯：當手機執行高負載工作時，處理器與記憶體同時產生嘅熱量會被鎖喺同一個核心區域，造成嚴重嘅熱積聚現象。當溫度達到臨界點，系統就會被迫觸發降頻保護機制，導致手機出現運作卡頓或者螢幕亮度強制降低嘅情況。

而從流出嘅A20 Pro線路圖可以見到，全新嘅WMCM技術將記憶體晶片從處理器正上方移走，改為平移並放置喺處理器核心嘅兩側。呢種橫向平行佈局在維持高速傳輸優勢嘅同時，將晶片嘅散熱接觸面大幅擴張。熱量唔再喺垂直空間上互相疊加，令手機能夠更有效率地將內部熱量傳導至外部散熱元件（例如傳聞中配合使用嘅導熱板系統）。呢個架構改動，普遍被視為蘋果為了根治iPhone在高負載運算時發熱降頻問題嘅關鍵舉措。

記憶體頻寬放寬五成：全面優化AI運算

全新嘅封裝架構除咗改善散熱之外，更為A20 Pro晶片帶來了大幅度嘅效能解鎖。外洩文件顯示，A20 Pro晶片嘅記憶體介面頻寬將會由過往長期沿用嘅64-bit，一舉提升至96-bit，整體頻寬升幅達到百分之五十。

記憶體頻寬嘅提升，對於智能手機嘅日常體驗與專業運算有著決定性影響。喺執行大型3D遊戲、進行高碼率影片剪輯，或者啟動本地端大型語言模型時，晶片與記憶體之間需要頻繁交換海量數據。如果頻寬不足，即使處理器本身算力再高，亦會因為「記憶體牆」（Memory Wall）嘅瓶頸而無法發揮全功。業界預計，即使A20 Pro維持採用現行嘅LPDDR5X標準，單憑介面放寬，頻寬就能夠錄得百分之五十嘅暴力增長；如果新機有機會首發搭載下一代LPDDR6記憶體，資料傳輸速度與節能表現將會更加顯著。

呢種對頻寬嘅極致追求，核心原因在於配合「Apple Intelligence」深度人工智能功能嘅演進。由於AI模型在手機本地端（On-device）執行運算時，需要將模型參數常駐喺記憶體入面，並且要求極高嘅吞吐量。頻寬直接決定咗AI功能嘅生成速度與回應延遲。流出圖樣亦顯示，雖然A20 Pro嘅整體晶片面積（約98.6平方毫米）與前代相若，但內部負責人工智能運算嘅神經網絡引擎（NPU）區域，其佔用面積有肉眼可見嘅擴張。喺台積電最新2奈米（N2）工藝節點嘅超高電晶體密度加持下，更大面積嘅NPU意味住iPhone 18 Pro將會具備更強大嘅本地端AI算力，能夠在不依賴雲端伺服器嘅情況下，處理更複雜嘅圖像生成與語意理解任務。

2奈米工藝與全新電容技術加持

根據技術規格文件透露，A20 Pro晶片所採用嘅台積電2奈米製程，還會引進一項名為超高性能金屬—絕緣體—金屬（SHPMIM）電容器嘅全新技術。呢種電容技術能夠將電容密度比上一代提升一倍以上。

喺微型晶片設計入面，供電穩定度直接影響到處理器在高頻率運作時嘅表現。SHPMIM電容器能夠在極小嘅空間內儲存更多電能，當處理器因為應付繁重工作而出現瞬間電流需求飆升時，呢類高性能電容可以提供更穩定的電壓支持，防止因為電壓波動而導致運作出錯。結合WMCM封裝與2奈米工藝，新晶片在整體效能上預計比前代提升高達百分之十五，同時功耗降低達百分之三十，這對提升手機嘅續航力表現有實質幫助。

高低階規格界線分明：市場定位再次拉開

在產品線佈局方面，這批流出資料亦間接確認咗蘋果對於高低階iPhone嘅規格劃分策略。雖然日前有傳聞指出，基本版iPhone 18為了控制生產成本，記憶體規格會採用較為罕見嘅9GB RAM，但高階定位嘅iPhone 18 Pro與iPhone 18 Pro Max依然會堅守12GB RAM嘅頂級配置，由8顆1.5GB嘅動態隨機存取記憶體晶片組合而成。

動態隨機存取記憶體容量與介面頻寬嘅雙重優勢，將會令iPhone 18 Pro系列與基本版型號之間嘅效能差距達到近年最大。12GB RAM不僅能夠確保未來數年iOS系統升級後嘅運作流暢度，亦是承載下一代高級AI功能嘅必要門檻。

另外，根據行業供應鏈分析師透露嘅最新消息，受到全球記憶體價格波動以及晶片架構轉型嘅技術壓力影響，蘋果內部似乎調整咗新機嘅發布節奏。基本版iPhone 18以及主打極致纖薄設計嘅全新系列iPhone Air 2，有機會推遲到2027年初（預計不遲於三月）才正式亮相。換言之，今年九月嘅秋季發布會，焦點將會完全集中在配備A20 Pro晶片、大改散熱架構嘅iPhone 18 Pro、iPhone 18 Pro Max，以及蘋果首款採用折疊螢幕設計嘅頂級旗艦iPhone Ultra。

技術規格對比參考

以下根據本次黑客事件外洩檔案與市場技術資料，整理出前後代高階處理器晶片之核心架構演變與規格對比：

總結

綜觀目前從各方渠道流出嘅深度資料，即將面世嘅iPhone 18 Pro系列，其升級重心顯然落在內部底層架構嘅重組與工藝突破。不論係由印度代工廠意外流出嘅組裝線路細節，定係網絡上披露嘅晶片封裝結構，都反映出研發團隊為了根治過去數代產品被消費者詬病嘅發熱降頻問題，並因應本地端人工智能運算對硬件提出嘅嚴苛要求，不惜打破沿用多年嘅晶片堆疊傳統。

對於追求手機長時間高速運作穩定度，以及重視本地端AI應用表現嘅用戶而言，A20 Pro晶片改用橫向WMCM封裝配合頻寬拓寬，在技術層面上確實解決了結構性嘅效能瓶頸。不過，由於這批資料源自供應鏈未經證實嘅外洩檔案，最終零售版本嘅實機表現與詳細功能，仍有待官方在秋季發布會上作正式公布。
